Запасные части для тестомесов VMI-Berto Италия серии MAG-R модель 80
 |
 |
 |
 |

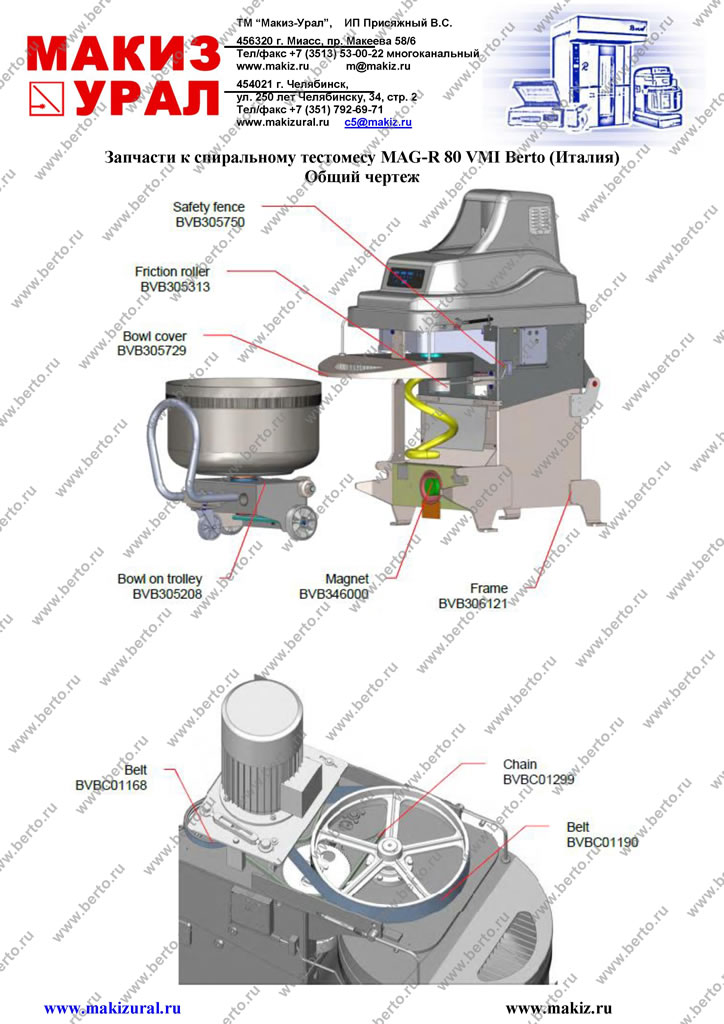

| Общий чертеж |
Спираль |
Двигатель спирали |
Фрикционное колесо |
 |
 |
 |
 |
| Реверсивный шкив |
Двигатель дежи |
Направляющая дежи |
Защитное ограждение |
 |
 |
 |
 |
| Тележка дежи |
Крышка дежи |
Корпус |
Гидравлический узел |
| Спираль - BVB305023 |
| Поз. |
Описание |
Кол. |
Код |
| 1 |
Стопорная гайка |
1 |
BVB107003 |
| 2 |
Опора вала |
1 |
BVB163028 |
| 2 |
Болт |
6 |
BVBC01182 |
| 3 |
Шайба |
6 |
BVBC00085 |
| 4 |
Шайба |
6 |
BVBC00074 |
| 6 |
Болт |
4 |
BVBC00173 |
| 7 |
Рассекатель |
1 |
BVB177030 |
| 8 |
Вал |
1 |
BVB100069 |
| 9 |
Болт |
3 |
BVBC00028 |
| 10 |
Спираль |
1 |
BVB220025 |
| 11 |
Стопорное кольцо ce 42 |
1 |
BVBC01185 |
| 12 |
Шкив |
1 |
BVB180049 |
| 13 |
Уплотняющая манжета |
1 |
BVBC01181 |
| 14 |
Шпонка |
1 |
BVBC01184 |
| 15 |
Подшипник |
2 |
BVBC01176 |
| 16 |
Запорное кольцо |
1 |
BVB104017 |
| 17 |
Уплотнительное кольцо |
1 |
BVBC01177 |
| 18 |
Болт |
3 |
BVBC01130 |
| 19 |
Защитное кольцо вала |
1 |
BVB108007 |
| |
Смазочный материал |
0,008 |
BVBC00353 |
| |
Пневматическое соединение |
2 |
BVBC01379 |
| |
Входное отверстие |
1 |
BVBC01135 |
| |
Рукав |
1 |
BVBC01136 |
| |
Шайба |
4 |
BVBC00075 |
| |
Шайба |
4 |
BVBC00086 |
| |
Пневматическое соединение |
1 |
BVBC01137 |
| |

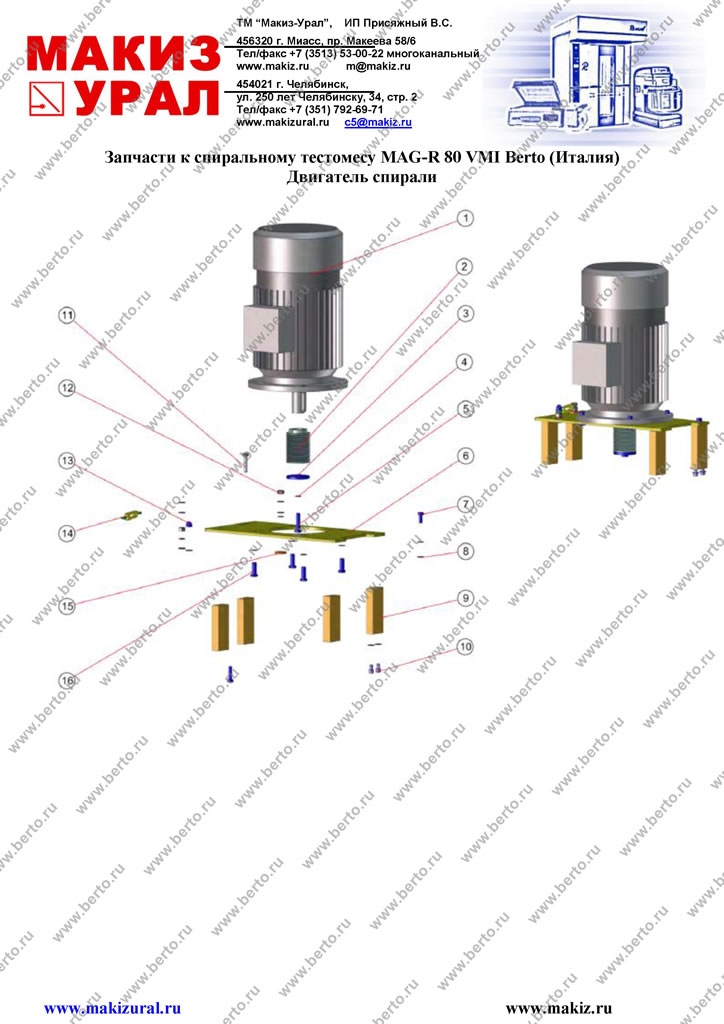

| Двигатель спирали - BVB305117 |
| Поз. |
Описание |
Кол. |
Код |
| |
Шайба |
5 |
BVBC00086 |
| |
Шайба |
4 |
BVBC00075 |
| |
Болт |
1 |
BVBC00578 |
| |
Кабель |
1 |
BVBE01181 |
| |
Болт |
2 |
BVBC01250 |
| |
Фиксирующий штырь |
2 |
BVB186096 |
| 1 |
Двигатель |
1 |
BVBE00635 |
| 2 |
Шкив |
1 |
BVB183073 |
| 3 |
Шайба |
1 |
BVB211023 |
| 4 |
| 4 |
Шайба |
5 |
BVBC00085 |
| 5 |
Болт |
1 |
BVBC00174 |
| 6 |
Пластина крепления двигателя |
1 |
BVB231016 |
| 7 |
Болт |
3 |
BVBC00000 |
| 8 |
Шайба |
15 |
BVBC00074 |
| 9 |
Блок |
4 |
BVB113030 |
| 10 |
Болт |
8 |
BVBC00551 |
| 11 |
Болт |
1 |
BVBC00008 |
| 12 |
Гайка |
2 |
BVBC00247 |
| 13 |
Гайка |
1 |
BVBC00053 |
| 14 |
Устройство натяжения |
1 |
BVBC01180 |
| 16 |
Шайба |
3 |
BVB211011 |
| 17 |
Болт |
4 |
BVBC00015 |
| |

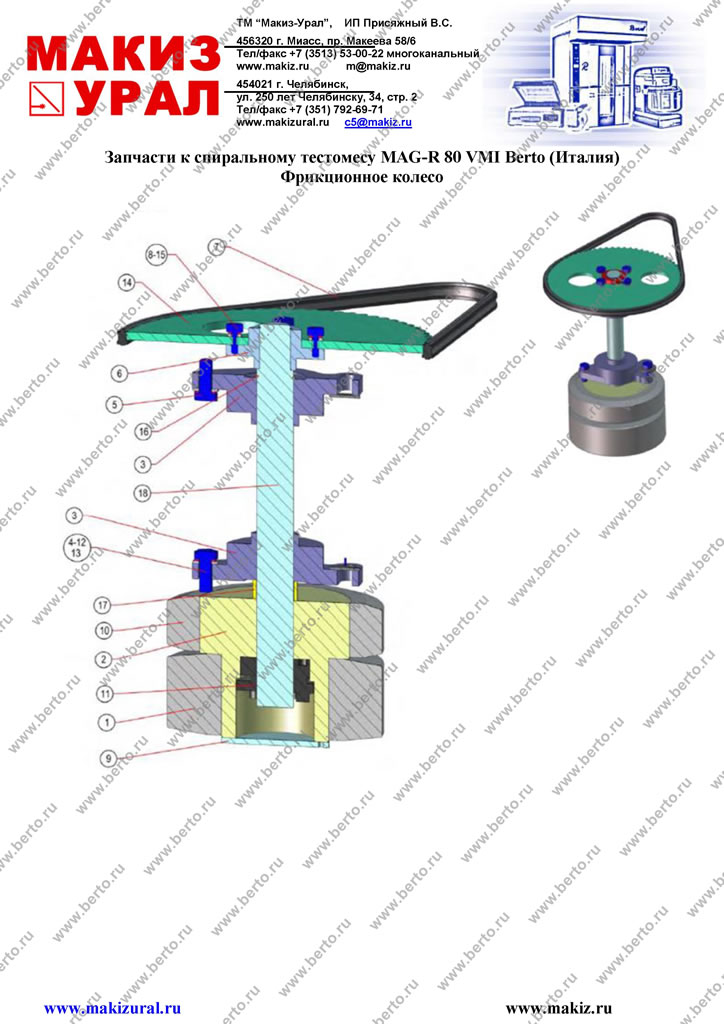

| Фрикционное колесо - BVB305313 |
| Поз. |
Описание |
Кол. |
Код |
| |
Шайба |
4 |
BVBC00073 |
| |
Шайба |
4 |
BVBC00521 |
| |
Шпонка вала |
1 |
BCL080730 |
| 1 |
Резиновая муфта |
1 |
BVBC01154 |
| 2 |
Опора резиновой муфты |
1 |
BVB163029 |
| 3 |
Подшипник |
2 |
BVBC00250 |
| 4 |
| 4 |
Шайба |
4 |
BVBC00086 |
| 5 |
Шайба |
2 |
BVBC00075 |
| 6 |
Суппорт |
1 |
BVB163024 |
| 7 |
Простая цепь |
1 |
BVBC01299 |
| 8 |
Кольцо |
1 |
BVBC00057 |
| 9 |
Защитный диск |
1 |
BVB142021 |
| 10 |
Резиновая муфта |
1 |
BVBC01153 |
| 11 |
Фиксатор |
1 |
BVBC01212 |
| 12 |
Шайба |
2 |
BVBC00205 |
| 13 |
Болт |
4 |
BVBC00009 |
| 14 |
Зубчатое колесо |
1 |
BVB157013 |
| 15 |
Болт |
4 |
BVBC00576 |
| 16 |
Стопорное кольцо |
1 |
BVBC00246 |
| 17 |
Фиксирующая скоба |
1 |
BVB143042 |
| 18 |
Вал |
1 |
BVB100070 |
| |
| Реверсивный шкив - BVB305312 |
| Поз. |
Описание |
Кол. |
Код |
| |
Болт |
6 |
BVBC00390 |
| |
Шайба |
6 |
BVBC00073 |
| |
Шайба |
4 |
BVBC00521 |
| |
Болт |
3 |
BVBC00487 |
| |
Шайба |
2 |
BVBC00376 |
| |
Гайка |
2 |
BVBC00048 |
| |
Болт |
1 |
BVBC01148 |
| |
Болт |
1 |
BVBC01159 |
| 1 |
Подшипник |
3 |
BVBC01274 |
| 2 |
Шестерня |
1 |
BVB157011 |
| 3 |
Суппорт |
1 |
BVB216093 |
| 4 |
| 4 |
Стопорное кольцо |
1 |
BVBC00530 |
| 5 |
Шкив |
1 |
BVB180048 |
| 6 |
Устройство натяжения |
1 |
BVBC01158 |
| |

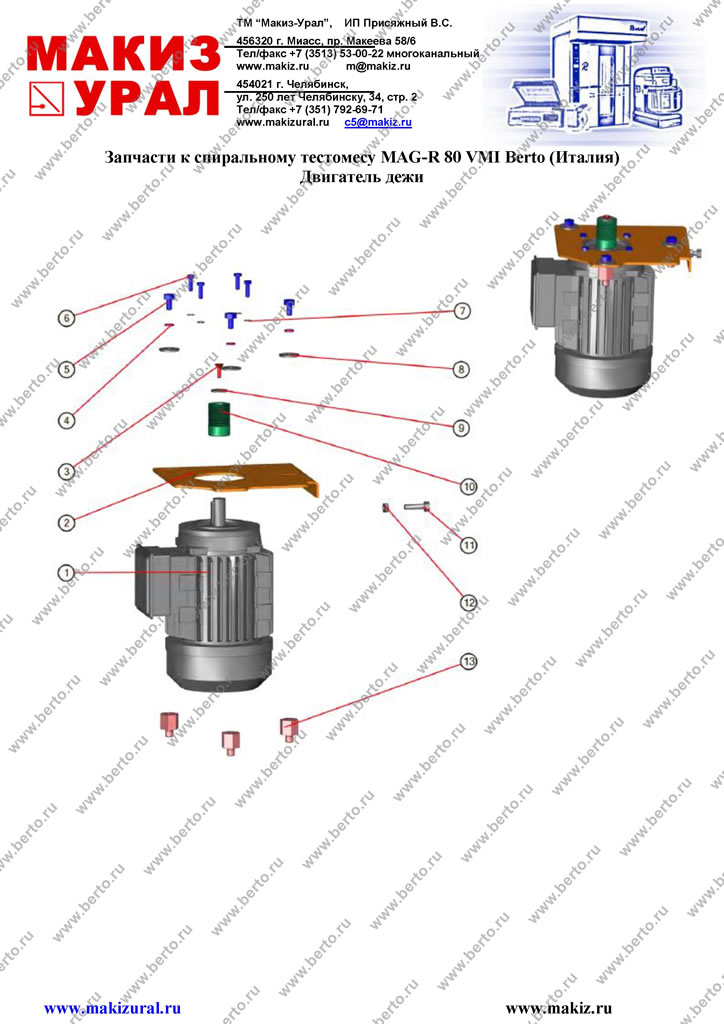

| Двигатель дежи - BVB305405 |
| Поз. |
Описание |
Кол. |
Код |
| |
Кабель |
1 |
BVBE00627 |
| |
Рукав |
1 |
BVBE01283 |
| 1 |
Двигатель |
1 |
BVBE00822 |
| 2 |
Пластина крепления двигателя |
1 |
BVB191089 |
| 3 |
Болт |
1 |
BVBC00032 |
| 4 |
| 4 |
Шайба |
3 |
BVBC00521 |
| 5 |
Болт |
3 |
BVBC00005 |
| 6 |
Болт |
4 |
BVBC00352 |
| 7 |
Шайба |
4 |
BVBC00072 |
| 8 |
Шайба |
1 |
BVBC00486 |
| 9 |
Шайба |
3 |
BVBC00376 |
| 10 |
Шкив |
1 |
BVB183070 |
| 11 |
Болт |
1 |
BVBC00006 |
| 12 |
Гайка |
1 |
BVBC00048 |
| 13 |
Винт |
3 |
BVB186099 |
| |

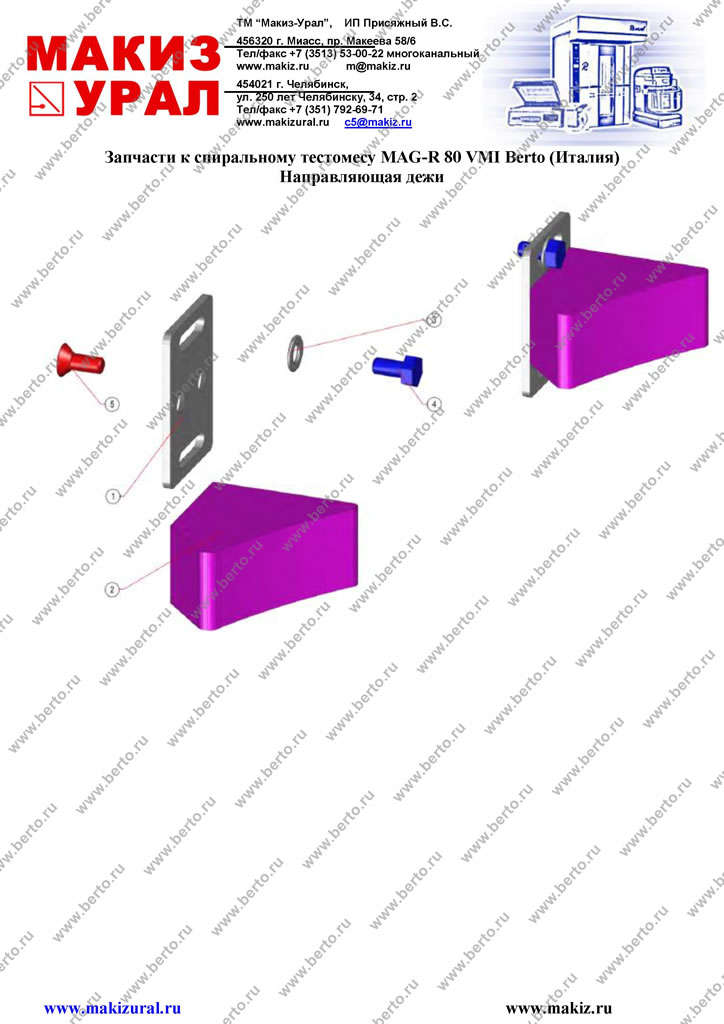

| Направляющая дежи - BVB305607 |
| Поз. |
Описание |
Кол. |
Код |
| 1 |
Крепежная пластина |
2 |
BVB191090 |
| 2 |
Направляющая дежи |
2 |
BVB113034 |
| 5 |
Болт |
4 |
BVBC00030 |
| 4 |
| 3 |
Шайба |
4 |
BVBC00074 |
| 4 |
Болт |
4 |
BVBC00576 |
| |

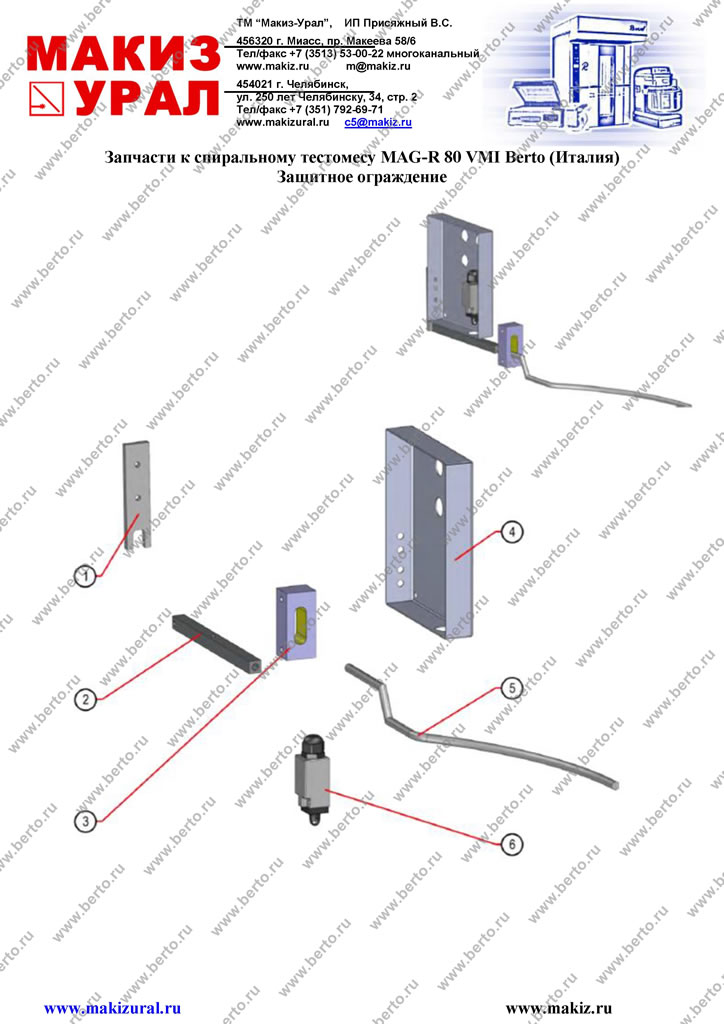

| Защитное ограждение - BVB305750 |
| Поз. |
Описание |
Кол. |
Код |
| 4 |
Защитный кожух |
1 |
BVB208142-9007 |
| 2 |
Рычаг |
1 |
BVB161005 |
| 3 |
Блок |
1 |
BVB113037 |
| 1 |
Крепежная пластина |
1 |
BVB188166 |
| 5 |
Рычаг |
1 |
BVB161008 |
| 6 |
Микровыключатель |
1 |
BVBE00028 |
| |

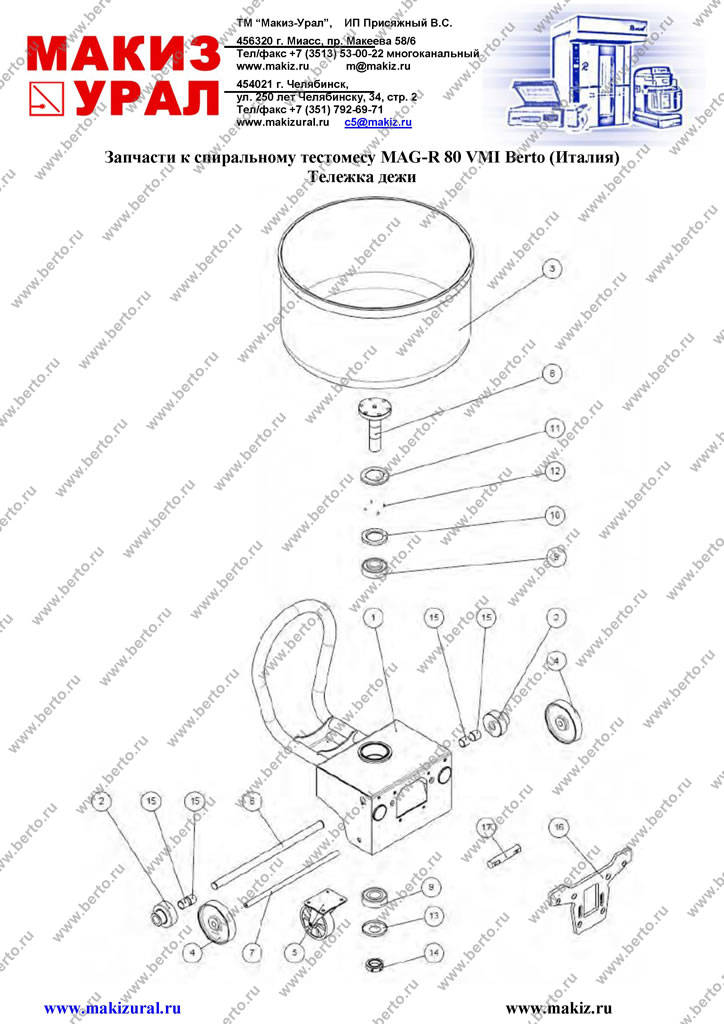

| Тележка дежи - BVB305208 |
| Поз. |
Описание |
Кол. |
Код |
| 1 |
Основание тележки – мод. 80 |
1 |
BVB140013 |
| 2 |
Центрирующее колесо тележки |
2 |
BVB200014 |
| 3 |
Дежа – мод. 80 |
1 |
BVB261076 |
| 4 |
| 4 |
Колеса тележки дежи |
2 |
BVBC01175 |
| 5 |
Поворотная опора с колесом |
1 |
BVBC01142 |
| 6 |
Ось для центрирующих колес |
1 |
BVB186103 |
| 7 |
Ось для колес тележки дежи |
1 |
BVB186102 |
| 8 |
Вал дежи |
1 |
BVB100068 |
| 9 |
Подшипник 32309 |
2 |
BVBC01718 |
| 10 |
Уплотнительное кольцо тип MIM (60x100x12) |
1 |
BVBC01177 |
| 11 |
Крышка вала дежи |
1 |
BVB108006 |
| 12 |
Болт |
4 |
BVBC01130 |
| 13 |
Уплотнительное кольцо NILOS 32309 тип AV |
1 |
BVBC01178 |
| 14 |
Стопорная гайка |
1 |
BVB107003 |
| 15 |
Самосмазывающаяся втулка |
4 |
BVBC01222 |
| 16 |
Крепежная пластина для крюка |
1 |
BVB191179 |
| 17 |
Ось для крюка |
1 |
BVB186155 |
| |

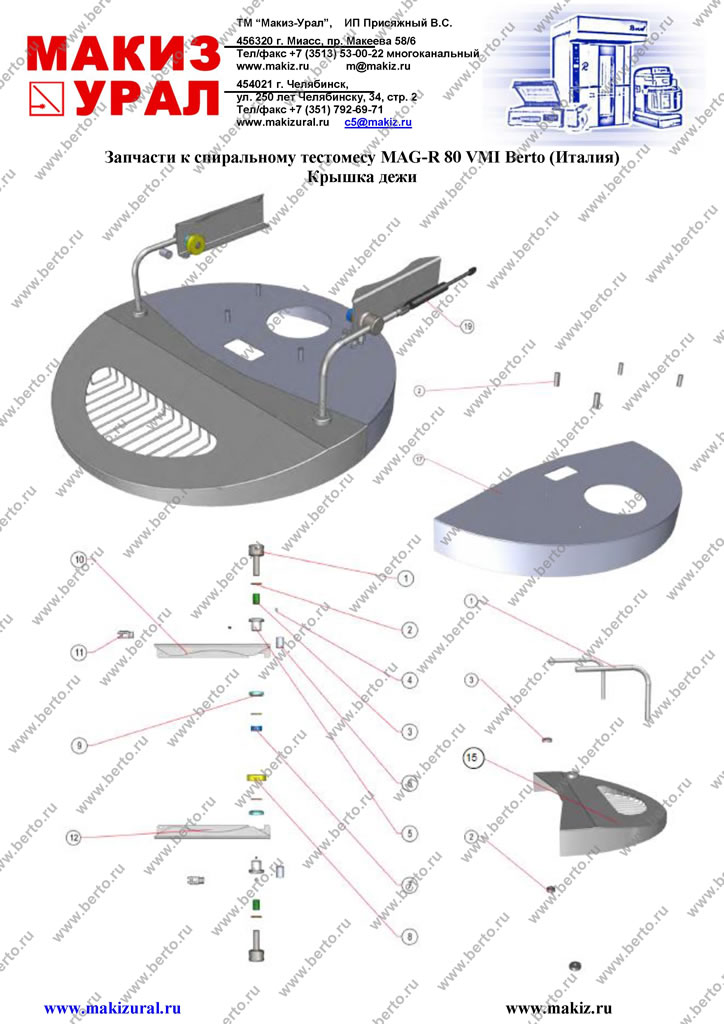

| Крышка дежи - BVB305729 |
| Поз. |
Описание |
Кол. |
Код |
| |
Замыкающая пластинка |
2 |
BVB159262 |
| |
Болт |
6 |
BVBC00003 |
| |
Шайба |
6 |
BVBC00072 |
| |
Суппорт |
2 |
BVB234031 |
| |
Втулка |
4 |
BVB116055 |
| |
Болт |
4 |
BVBC00352 |
| |
Шайба |
4 |
BVBC00373 |
| |
Болт |
2 |
BVBC00594 |
| |
Гайка |
2 |
BVBC00242 |
| |
Задняя втулка |
2 |
BVB116061 |
| |
Спица |
2 |
BVBC00889 |
| |
Болт |
3 |
BVBC00042 |
| |
Втулка |
2 |
BVB116032 |
| 1 |
Ось подъемной крышки |
2 |
BVB186088 |
| 2 |
Шайба |
4 |
BVBC00240 |
| 3 |
Втулка |
2 |
BVBC00864 |
| 4 |
| 4 |
Болт |
2 |
BVBC01072 |
| 5 |
Втулка |
2 |
BVB116040 |
| 6 |
Эксцентриковый стопор |
2 |
BVB116001 |
| 7 |
Зажимная втулка |
1 |
BVBC00960 |
| 8 |
Кулачек |
1 |
BVB131001 |
| 9 |
Гайка |
2 |
BVBC00839 |
| 10 |
Суппорт оси |
1 |
BVB234033-9007 |
| 11 |
Вилочный соединитель |
2 |
BVBC01108 |
| 12 |
Суппорт оси |
1 |
BVB234034 |
| 13 |
Ручка |
2 |
BVB118078 |
| 14 |
Шайба |
2 |
BVB211001 |
| 15 |
Подъемная крышка |
1 |
BVB202052 |
| 16 |
Ось |
2 |
BVB186004 |
| 17 |
Фиксированная крышка |
1 |
BVB205039 |
| 18 |
Ось |
4 |
BVB186115 |
| 19 |
Цилиндр |
2 |
BVBC01209 |
| |

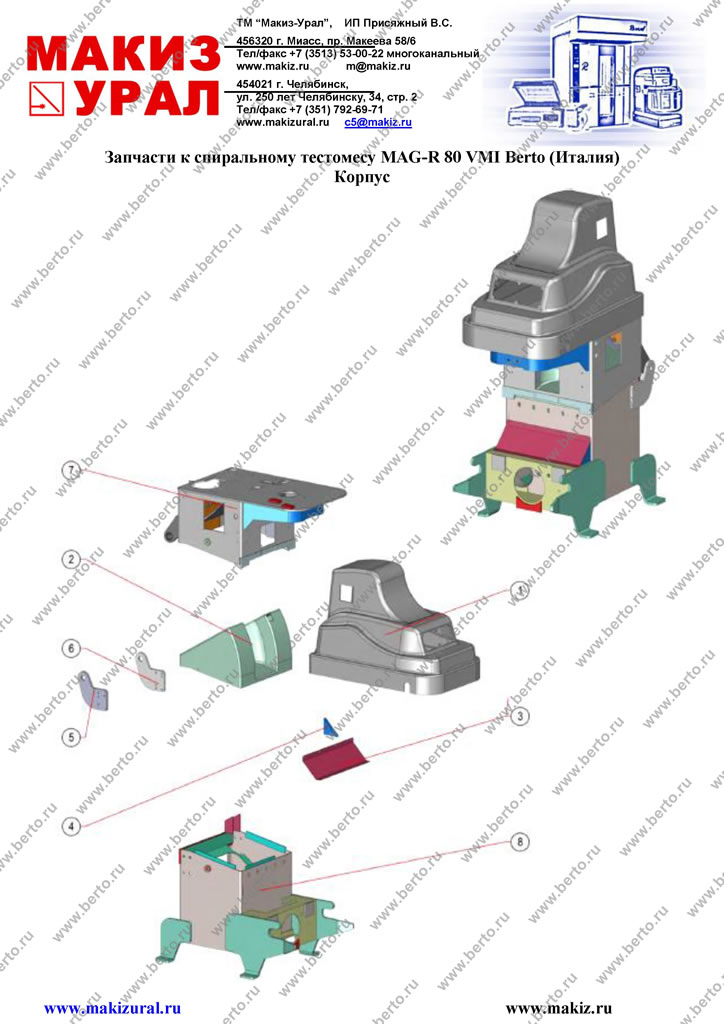

| Корпус - BVB306121 |
| Поз. |
Описание |
Кол. |
Код |
| 1 |
Верхняя крышка |
1 |
BVB125059 |
| 2 |
Внутренняя защитная крышка |
1 |
BVB208111 |
| 3 |
Усилительная пластина |
1 |
BVB159131 |
| 4 |
| 4 |
Усилительная пластина |
2 |
BVB188131 |
| 5 |
Пластина |
1 |
BVB191094-9007 |
| 6 |
Пластина |
1 |
BVB191093-9007 |
| 7 |
Траверса |
1 |
BVB247047-9007 |
| 8 |
Рама |
1 |
BVB285076-9007 |
| |
Задняя внутренняя защитная крышка |
1 |
BVB208112-9007 |
| |
Крепёжная пластина |
2 |
BVB159132 |
| |
Предохранительный стержень |
1 |
BVBC01172 |
| |
Гайка |
2 |
BVBC01189 |
| |
Гайка |
2 |
BVBC01171 |
| |
Ось |
1 |
BVB100071 |
| |
Болт |
4 |
BVBC01078 |
| |
Шайба |
16 |
BVBC00075 |
| |
Болт |
8 |
BVBC00794 |
| |
Болт |
5 |
BVBC01192 |
| |
Пластина |
1 |
BVB188142-9007 |
| |
Втулка |
2 |
BVBC01193 |
| |
Болт |
8 |
BVBC01245 |
| |
Болт |
4 |
BVBC00504 |
| |
Болт |
6 |
BVBC00807 |
| |
Каучуковая пластина |
0,9 |
BVBC01240 |
| |
Шайба |
6 |
BVBC00071 |
| |
Болт |
6 |
BVBC00002 |
| |
Шайба |
4 |
BVBC00373 |
| |
Шайба |
2 |
BVBC00511 |
| |
Болт |
2 |
BVBC00440 |
| |
Суппорт |
1 |
BVB234038 |
| |
Вентилятор |
1 |
BVBE00845 |
| |
Шайба |
8 |
BVB211027 |
| |
Шайба |
4 |
BVB211028 |
| |
Микроперекльчатель |
1 |
BVBE00028 |
| |
Болт |
2 |
BVBC00022 |
| |
Шайба |
2 |
BVBC00071 |
| |
Шайба |
2 |
BVBC00084 |
| |
Защитный кожух |
1 |
BVB208170-9007 |
| |
Болт |
4 |
BVBC00236 |
| |
Кулачек |
1 |
BVB131007 |
| |
Прокладка |
1 |
BVB188177 |
| |
Болт |
2 |
BVBC00003 |
| |

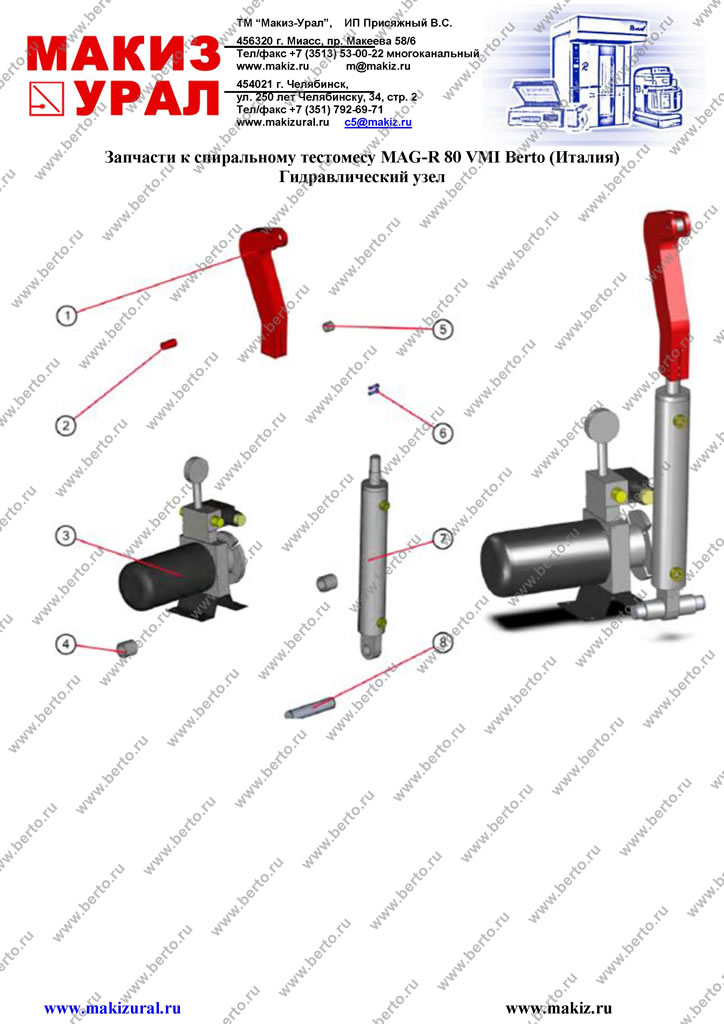

| Гидравлический узел |
| Поз. |
Описание |
Кол. |
Код |
| 4 |
Блок |
1 |
BVBC01341 |
| 7 |
Гидроцилиндр |
1 |
BVBC01346 |
| |
Ремкомплект |
1 |
BVBC01349 |
| |
Гидроцилиндр |
1 |
BVBC01348 |
| 1 |
Гидроцилиндр |
1 |
BVBC01344 |
| 2 |
Крюк |
1 |
BVB154006 |
| |
Ось |
1 |
BVB186100 |
| |
Шайба |
2 |
BVBC00376 |
| |
Болт |
2 |
BVBC00005 |
| 6 |
Болт |
2 |
BVBC01167 |
| 8 |
Ось |
1 |
BVB186151 |
| 4 |
Скоба |
2 |
BVB143044 |
| |
Стабилизатор давления |
2 |
BVBE00919 |
| 5 |
Втулка |
1 |
BVBC01191 |
| |
Кабель |
1 |
BVBE00977 |
| |
Рукав |
1 |
BVBE01283 |
| |
Гидравлическое соединение |
2 |
BVBC00869 |
Среди наших клиентов многие крупные казахстанские предприятия, а география поставок включает такие
города как Алма-Ата, Астана, Кустанай, Уральск, Рудный, Петропавловск, Усть-Каменогорск, Байконур,
Караганда, Павлодар, Шымкент, то есть практически в каждом городе Казахстана стоит и работает
поставленное нами оборудование.
Клиенты из Казахстана (в особенности Северного Казахстана) имеют
возможность посетить наши выставочные залы в офисах в городах Челябинск и Миасс, которые находятся
в 100-150 км от границы с Казахстаном. Там они могут посмотреть более 50 единиц оборудования и
сервисные склады запчастей, которых более 1000 наименований.
Кроме того непосредственная близость
к казахстанской границе и наличие полного ассортимента запчастей позволяют устранять любую
неисправность в течении 48 часов.
|
| |
| © 2021, ИП Присяжный В.С./ТМ "Макиз-Урал", info@vmiberto.kz |
