Запасные части для тестомесов VMI-Berto Италия серии MAG модель 60L и 80L
 |
 |
 |
 |
 |
| Общий вид - 1 |
Общий вид - 2 |
Узел крепления дежи |
Двигатель вращения месильного органа |
Суппорт дежи |
 |
 |
 |
 |
 |
| Приводной механизм + двигатель вращения дежи |
Корпус |
Защитная решетка |
Защитная решетка - деталировка |
Направляющий ролик дежи |
| Общий вид - 1 |
| Решетка |
Grid MAG80 |
BVB202118E |
| Решетка |
Grid MAG 60 |
BVB202122E |
| Электронная плата управления |
Electric drawings |
BVBE01316 |
| Фикс.крышка MAG80 |
Fixed cover MAG80 |
BVB205077E |
| Фикс.крышка MAG60 |
Fixed cover MAG60 |
BVB205081E |
| Дежа |
Bowl MAG80 |
BVB261072 |
| Дежа |
Bowl MAG60 |
BVB261071 |
| Корпус |
Frame |
BVB285109E |
| Общий вид - 2 |
| Ремень |
belt |
BVBC00151 |
| Узел крепления месильного органа |
Tool scabbard |
BVB220016E |
| Направляющие ролики дежи |
Bowl rollers |
BVB216091E |
| Суппорт дежи |
Bowl support |
BVB100052E |
| Цепь |
chain |
BVBC00941 |
| Подшипник вращения дежи |
Bowl bearing |
BVB100089E |
| Ремень |
belt |
BVBC01629 |
| Двигатель вращения дежи |
Bowl motor |
BVB231000E |
| Двигатель вращения месильного органа |
Tool motor |
BVB191100E |
| Узел крепления дежи - BVB220016E |
| Scabbard drawing - BVB220016E |
Pos |
Описание |
Description |
Reference |
Qte |
| 1 |
Спиральный месильный орган |
Spirale |
BVB220016 |
1 |
| 2 |
Чашка |
Spirale cup |
BVB135011 |
1 |
| 3 |
Уплотнительное кольцо |
collar |
BVBC01000 |
1 |
| 4 |
Стопорное кольцо |
Ring |
BVBC01627 |
1 |
| 5 |
Распорная втулка |
Brace |
BVB143056 |
1 |
| 6 |
Подшипник |
Bearing |
BVBC00964 |
1 |
| 7 |
Кожух |
Scabbard |
BVB213020 |
1 |
| 8 |
Втулка |
Collar |
BVB107000 |
1 |
| 9 |
Подшипник |
Bearing |
BVBC00109 |
1 |
| 10 |
Шайба |
Washer |
BVBC00075 |
4 |
| 11 |
Винт |
Screw |
BVBC00009 |
4 |
| 12 |
Рассекатель |
Center post |
BVB177031 |
1 |
| 13 |
Шкив |
Pulley |
BVB180039 |
1 |
| Двигатель вращения месильного органа - BVB191100E |
| Tool motor drawing – BVB191100E |
Pos |
Описание |
Description |
Reference |
Qte |
| 1 |
Пластина-держатель двигателя |
Motor plate |
BVB191100 |
1 |
| 2 |
Блок натяжения |
Tension bloc |
BVB113000 |
1 |
| 3 |
Винт |
Screw |
BVBC00393 |
2 |
| 4 |
Гайка |
Nut |
BVBC00247 |
4 |
| 5 |
Винт |
Screw |
BVBC00392 |
2 |
| 6 |
Винт |
Screw |
BVBC00007 |
2 |
| 7 |
Шайба |
Washer |
BVBC01779 |
2 |
| 8 |
Шайба |
Washer |
BVBC00074 |
2 |
| 9 |
Шайба |
Washer |
BVBC00075 |
4 |
| 10 |
Винт |
Screw |
BVBC00010 |
4 |
| 11 |
Шпонка |
Key shaft |
BVBC00061 |
1 |
| 12 |
Винт |
Screw |
BVBC00044 |
2 |
| 14 |
Шкив |
Pulley |
BVB183025 |
1 |
| |
|
|
|
|
| 13 |
Двигатель MAG ECO 80 |
Tool motor MAG 80 |
BVBE00545 |
1 |
| 13 |
Двигатель MAG ECO 60 |
Tool motor MAG 60 |
BVBE00170 |
1 |
| Суппорт дежи - BVB100052E |
| Bowl support – BVB100052E |
Pos |
Описание |
Description |
Reference |
Qte |
| 1 |
Суппорт вала дежи |
Bowl shaft support |
BVB213019 |
1 |
| 2 |
Вал дежи |
Bowl shaft |
BVB100052 |
1 |
| 3 |
Защитный диск |
Protection disc |
BVB142010 |
1 |
| 4 |
Втулка |
Collar |
BVB107001 |
1 |
| 5 |
Диск |
Disc |
BVB157005 |
1 |
| 6 |
Винт |
Screw |
BVBC00571 |
4 |
| 7 |
Подшипник |
Bowl crown bearing |
BVB163016 |
1 |
| 8 |
Винт |
Screw |
BVBC00375 |
2 |
| 9 |
Винт |
Screw |
BVBC00023 |
1 |
| 10 |
Уплотнительное кольцо |
Collar |
BVBC00950 |
1 |
| 11 |
Подшипник |
Bearing |
BVBC00966 |
2 |
| 12 |
Винт |
Screw |
BVBC01076 |
4 |
| 13 |
Шайба |
Washer |
BVB211011 |
4 |
| 14 |
Гайка |
Nut |
BVBC00049 |
8 |
| 15 |
Шайба |
Washer |
BVBC00075 |
4 |
| 16 |
Винт |
Screw |
BVBC00000 |
4 |
| 17 |
Уплотнительное кольцо |
Collar |
BVBC00092 |
1 |
| |
|
|
|
|
| 18 |
Дежа 80 |
Bowl 80 |
BVB261072 |
1 |
| 18 |
Дежа 60 |
Bowl 60 |
BVB261071 |
1 |
| Приводной механизм + двигатель вращения дежи |
| Bearing + bowl motor |
Pos |
Описание |
Description |
Reference |
Qte |
| |
ПРИВОДНОЙ МЕХАНИЗМ |
BEARING |
BVB100089E |
1 |
| 1 |
Вал |
Shaft |
BVB100089 |
1 |
| 2 |
Суппорт |
Support |
BVB213001 |
1 |
| 3 |
Подшипник |
Bearing |
BVBC00106 |
2 |
| 4 |
Втулка коническая |
Taper lock |
BVBC00986 |
1 |
| 5 |
Шайба |
Washer |
BVB211038 |
1 |
| 6 |
Шпонка |
Key shaft |
BVBC01628 |
1 |
| 7 |
Винт |
Screw |
BVBC00010 |
1 |
| 8 |
Стопорное кольцо |
Circlips |
BCE40 |
1 |
| 9 |
Шестерня |
Pinion |
BVB157007 |
1 |
| |
ДВИГАТЕЛЬ |
BOWL MOTOR |
BVB231000E |
1 |
| 11 |
Пластина крепления двигателя |
Motor support |
BVB231000 |
1 |
| |
Винт |
Screw |
BVBC00044 |
2 |
| |
Винт |
Screw |
BVBC00042 |
4 |
| |
|
|
|
|
| 12 |
Двигатель 0.55 kW |
Motor 0.55 kW |
BVBE00204 |
1 |
| 13 |
Шкив |
Pulley |
BVB183090 |
1 |
| 14 |
Шкив |
Pulley |
BVB180043 |
1 |
| Корпус - BVB285109E |
| Frame - BVB285109E |
Pos |
Описание |
Description |
Reference |
Qte |
| 1 |
Корпус |
Frame |
BVB285109 |
1 |
| 2 |
Задняя крышка |
Back closing plate |
BVB159251 |
1 |
| 3 |
Боковая панель |
Lateral plate |
BVB159171 |
1 |
| 4 |
Стопорная пластина |
Stop plate |
BVB191102 |
1 |
| 5 |
Пластина |
Plate |
BVB159180 |
1 |
| 6 |
Пластина |
Plate |
BVB191083 |
1 |
| 7 |
Крышка правого ролика |
Right roller carter |
BVB108008 |
1 |
| 8 |
Крышка левого ролика |
Left roller carter |
BVB108009 |
1 |
| 9 |
Защитный кожух |
Frame closing carter |
BVB208196 |
1 |
| 10 |
Колесико |
Wheel |
BVBC00254 |
2 |
| 11 |
Поворотная опора колесика |
Pivoting Wheel |
BVBC00968 |
1 |
| 12 |
Ножка с виброопорой |
Foot |
BVBC00920 |
2 |
| 13 |
Выключатель |
Micro-switch |
BVBE00391 |
1 |
| 14 |
Верхняя крышка |
Head cover |
BVB125085 |
1 |
| 15 |
Пластина |
Plate |
BVB191212 |
1 |
| 16 |
Винт 20x170 |
Screw 20x170 |
BVBC01698 |
1 |
| 17 |
Ось |
Pin |
BVB186093 |
1 |
| 18 |
Резьбовой стержень m10 l 270 |
Threated rod m10 lg270 |
BVB106027 |
1 |
| 19 |
Пластина |
Plate |
BVB191152 |
1 |
| 20 |
Распорный болт |
Brace |
BVB143047 |
4 |

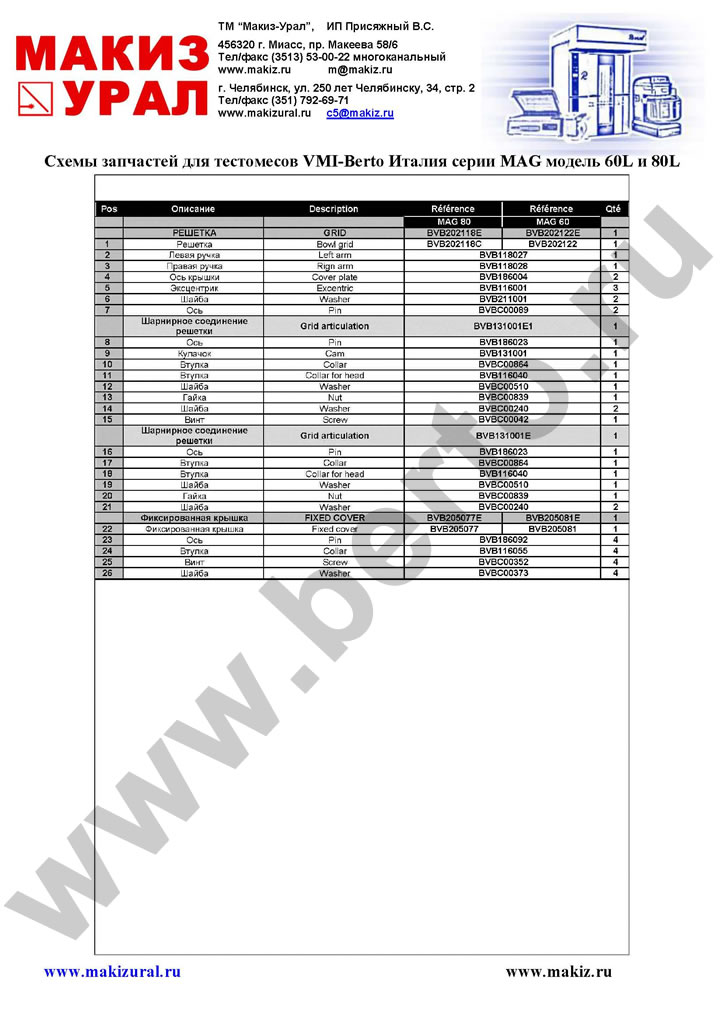

| Защитная решетка |
| Bowl grid |
Pos |
Описание |
Description |
Reference |
Reference |
Qte |
| |
|
|
MAG 80 |
MAG 60 |
|
| |
РЕШЕТКА |
GRID |
BVB202118E |
BVB202122E |
1 |
| 1 |
Решетка |
Bowl grid |
BVB202118C |
BVB202122 |
1 |
| 2 |
Левая ручка |
Left arm |
BVB118027 |
1 |
| 3 |
Правая ручка |
Rign arm |
BVB118028 |
1 |
| 4 |
Ось крышки |
Cover plate |
BVB186004 |
2 |
| 5 |
Эксцентрик |
Excentric |
BVB116001 |
3 |
| 6 |
Шайба |
Washer |
BVB211001 |
2 |
| 7 |
Ось |
Pin |
BVBC00089 |
2 |
| |
Шарнирное соединение решетки |
Grid articulation |
BVB131001E1 |
1 |
| 8 |
Ось |
Pin |
BVB186023 |
1 |
| 9 |
Кулачок |
Cam |
BVB131001 |
1 |
| 10 |
Втулка |
Collar |
BVBC00864 |
1 |
| 11 |
Втулка |
Collar for head |
BVB116040 |
1 |
| 12 |
Шайба |
Washer |
BVBC00510 |
1 |
| 13 |
Гайка |
Nut |
BVBC00839 |
1 |
| 14 |
Шайба |
Washer |
BVBC00240 |
2 |
| 15 |
Винт |
Screw |
BVBC00042 |
1 |
| |
Шарнирное соединение решетки |
Grid articulation |
BVB131001E |
1 |
| 16 |
Ось |
Pin |
BVB186023 |
1 |
| 17 |
Втулка |
Collar |
BVBC00864 |
1 |
| 18 |
Втулка |
Collar for head |
BVB116040 |
1 |
| 19 |
Шайба |
Washer |
BVBC00510 |
1 |
| 20 |
Гайка |
Nut |
BVBC00839 |
1 |
| 21 |
Шайба |
Washer |
BVBC00240 |
2 |
| |
Фиксированная крышка |
FIXED COVER |
BVB205077E |
BVB205081E |
1 |
| 22 |
Фиксированная крышка |
Fixed cover |
BVB205077 |
BVB205081 |
1 |
| 23 |
Ось |
Pin |
BVB186092 |
4 |
| 24 |
Втулка |
Collar |
BVB116055 |
4 |
| 25 |
Винт |
Screw |
BVBC00352 |
4 |
| 26 |
Шайба |
Washer |
BVBC00373 |
4 |

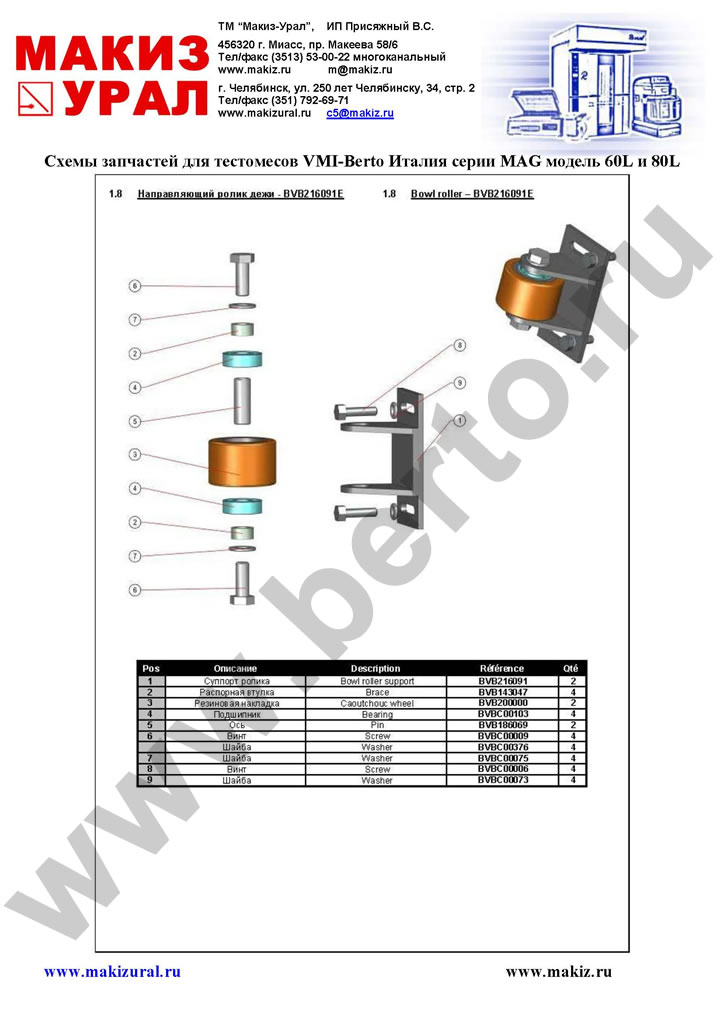

| Направляющий ролик дежи - BVB216091E |
| Bowl roller – BVB216091E |
Pos |
Описание |
Description |
Reference |
Qte |
| 1 |
Суппорт ролика |
Bowl roller support |
BVB216091 |
2 |
| 2 |
Распорная втулка |
Brace |
BVB143047 |
4 |
| 3 |
Резиновая накладка |
Caoutchouc wheel |
BVB200000 |
2 |
| 4 |
Подшипник |
Bearing |
BVBC00103 |
4 |
| 5 |
Ось |
Pin |
BVB186069 |
2 |
| 6 |
Винт |
Screw |
BVBC00009 |
4 |
| |
Шайба |
Washer |
BVBC00376 |
4 |
| 7 |
Шайба |
Washer |
BVBC00075 |
4 |
| 8 |
Винт |
Screw |
BVBC00006 |
4 |
| 9 |
Шайба |
Washer |
BVBC00073 |
4 |
