Запасные части для тестомесов VMI-Berto Италия серии MAG модель 120L
 |
 |
 |
 |
 |
| Общий вид - 1 |
Общий вид - 2 |
Узел крепления месильного органа |
Двигатель вращения месильного органа |
Суппорт дежи |
 |
 |
 |
 |
 |
| Направляющий ролик дежии |
Приводной механизм + двигатель вращения дежи |
Корпус |
Защитная решетка дежи |
Защитная решетка дежи - деталировка |

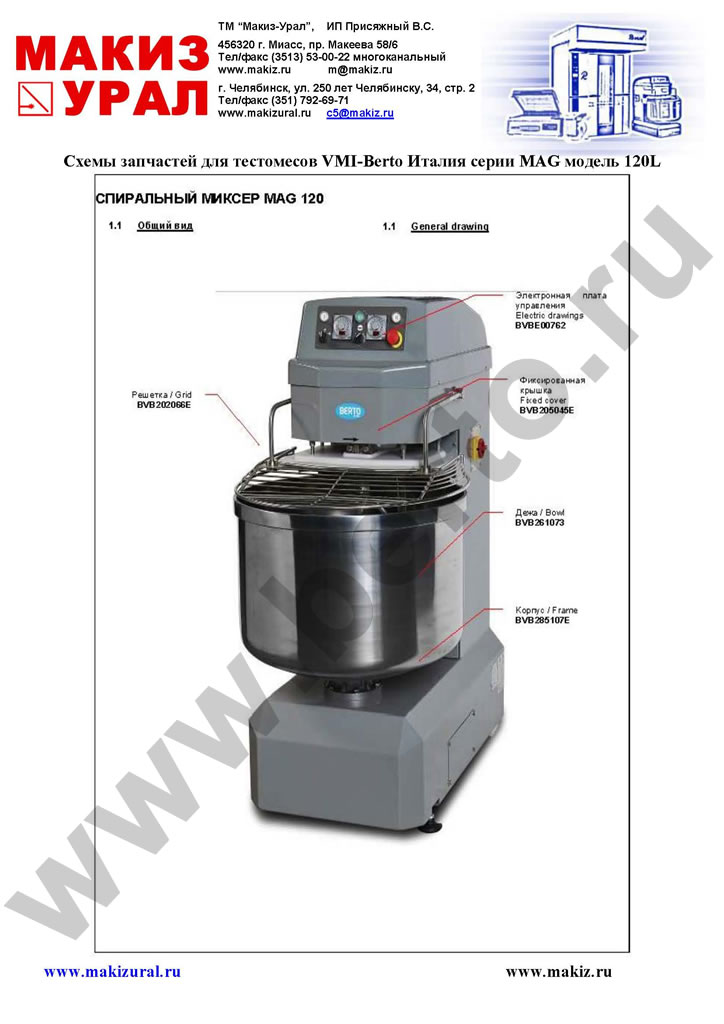

| Общий вид - 1 |
| Решетка |
Grid |
BVB202066E |
| Электронная плата управления |
Electric drawings |
BVBE00762 |
| Фиксированная крышка |
Fixed cover |
BVB205045E |
| Дежа |
Bowl |
BVB261073 |
| Корпус |
Frame |
BVB285107E |
| Общий вид - 2 |
| Ремень |
belt |
BVBC00155 |
| Узел крепления органа |
Tool scabbard |
BVB100004E |
| Направляющие ролики дежи |
Bowl rollers |
BVB216091E |
| Суппорт дежи |
Bowl support |
BVB213015E |
| Цепь |
chain |
BVBC00943 |
| Подшипник вращения дежи |
Bowl bearing |
BVB213001E1 |
| Ремень |
belt |
BVBC00154 |
| Двигатель вращения дежи |
Bowl motor |
BVB231000E |
| Двигатель вращения месильного органа |
Tool motor |
BVB191076E |

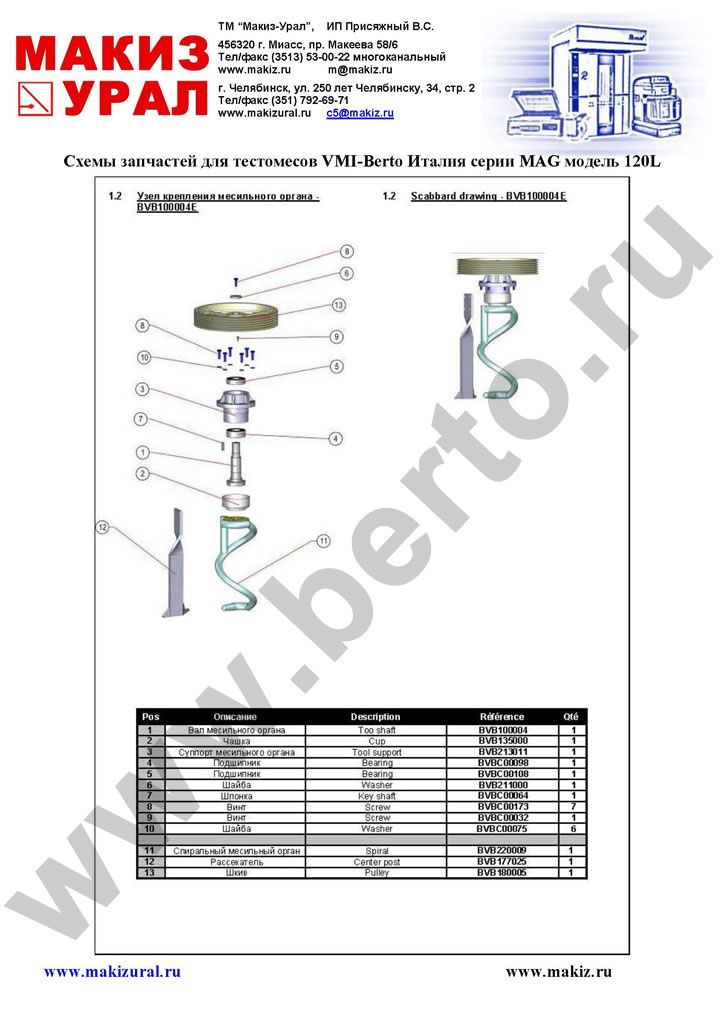

| Узел крепления месильного органа - BVB100004E |
| Scabbard drawing - BVB100004E |
Pos |
Описание |
Description |
Reference |
Qte |
| 1 |
Вал месильного органа |
Too shaft |
BVB100004 |
1 |
| 2 |
Чашка |
Cup |
BVB135000 |
1 |
| 3 |
Суппорт месильного органа |
Tool support |
BVB213011 |
1 |
| 4 |
Подшипник |
Bearing |
BVBC00098 |
1 |
| 5 |
Подшипник |
Bearing |
BVBC00108 |
1 |
| 6 |
Шайба |
Washer |
BVB211000 |
1 |
| 7 |
Шпонка |
Key shaft |
BVBC00064 |
1 |
| 8 |
Винт |
Screw |
BVBC00173 |
7 |
| 9 |
Винт |
Screw |
BVBC00032 |
1 |
| 10 |
Шайба |
Washer |
BVBC00075 |
6 |
| |
|
|
|
|
| 11 |
Спиральный месильный орган |
Spiral |
BVB220009 |
1 |
| 12 |
Рассекатель |
Center post |
BVB177025 |
1 |
| 13 |
Шкив |
Pulley |
BVB180005 |
1 |

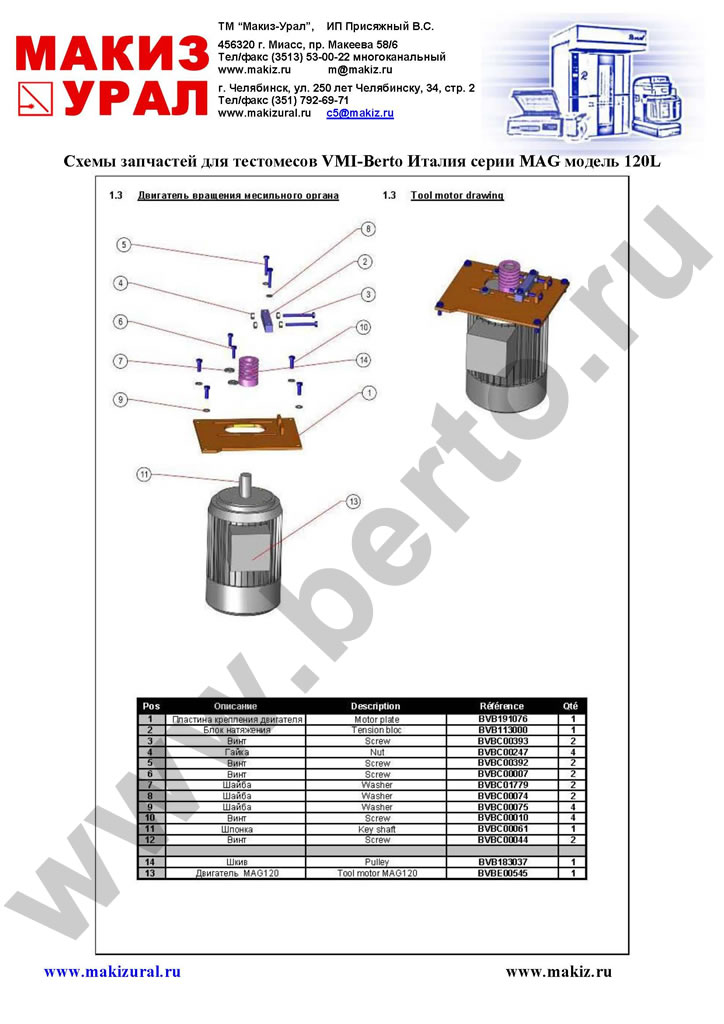

| Двигатель вращения месильного органа |
| Tool motor drawing |
Pos |
Описание |
Description |
Reference |
Qte |
| 1 |
Пластина крепления двигателя |
Motor plate |
BVB191076 |
1 |
| 2 |
Блок натяжения |
Tension bloc |
BVB113000 |
1 |
| 3 |
Винт |
Screw |
BVBC00393 |
2 |
| 4 |
Гайка |
Nut |
BVBC00247 |
4 |
| 5 |
Винт |
Screw |
BVBC00392 |
2 |
| 6 |
Винт |
Screw |
BVBC00007 |
2 |
| 7 |
Шайба |
Washer |
BVBC01779 |
2 |
| 8 |
Шайба |
Washer |
BVBC00074 |
2 |
| 9 |
Шайба |
Washer |
BVBC00075 |
4 |
| 10 |
Винт |
Screw |
BVBC00010 |
4 |
| 11 |
Шпонка |
Key shaft |
BVBC00061 |
1 |
| 12 |
Винт |
Screw |
BVBC00044 |
2 |
| |
|
|
|
|
| 14 |
Шкив |
Pulley |
BVB183037 |
1 |
| 13 |
Двигатель MAG120 |
Tool motor MAG120 |
BVBE00545 |
1 |

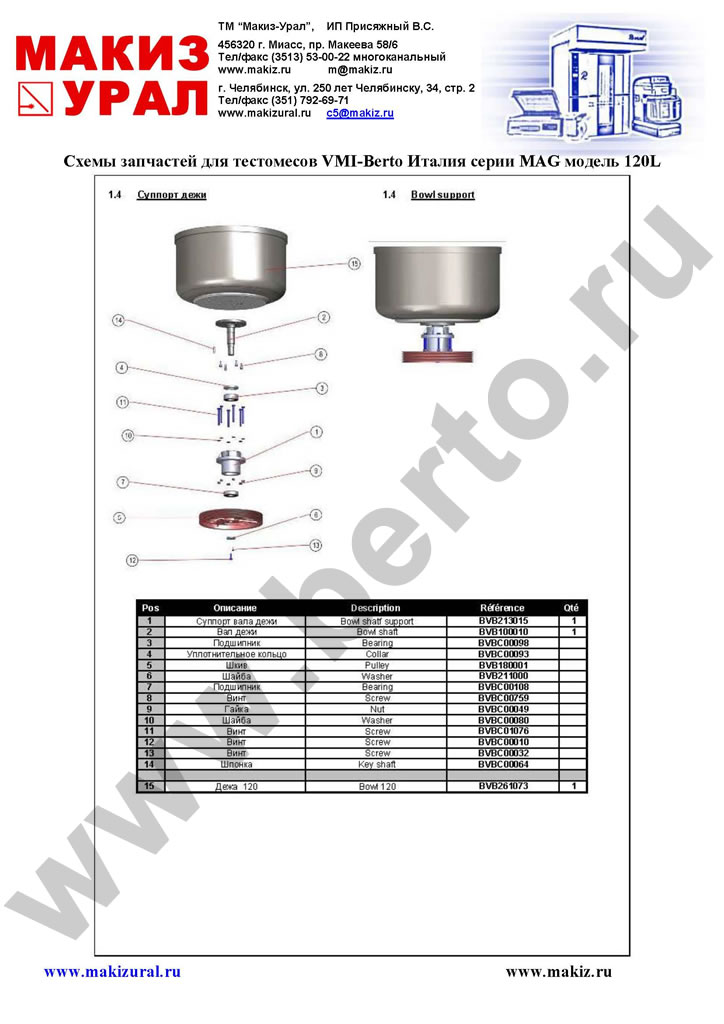

| Суппорт дежи |
| Bowl support |
Pos |
Описание |
Description |
Reference |
Qte |
| 1 |
Суппорт вала дежи |
Bowl shatf support |
BVB213015 |
1 |
| 2 |
Вал дежи |
Bowl shaft |
BVB100010 |
1 |
| 3 |
Подшипник |
Bearing |
BVBC00098 |
|
| 4 |
Уплотнительное кольцо |
Collar |
BVBC00093 |
|
| 5 |
Шкив |
Pulley |
BVB180001 |
|
| 6 |
Шайба |
Washer |
BVB211000 |
|
| 7 |
Подшипник |
Bearing |
BVBC00108 |
|
| 8 |
Винт |
Screw |
BVBC00759 |
|
| 9 |
Гайка |
Nut |
BVBC00049 |
|
| 10 |
Шайба |
Washer |
BVBC00080 |
|
| 11 |
Винт |
Screw |
BVBC01076 |
|
| 12 |
Винт |
Screw |
BVBC00010 |
|
| 13 |
Винт |
Screw |
BVBC00032 |
|
| 14 |
Шпонка |
Key shaft |
BVBC00064 |
|
| |
|
|
|
|
| 15 |
Дежа 120 |
Bowl 120 |
BVB261073 |
1 |

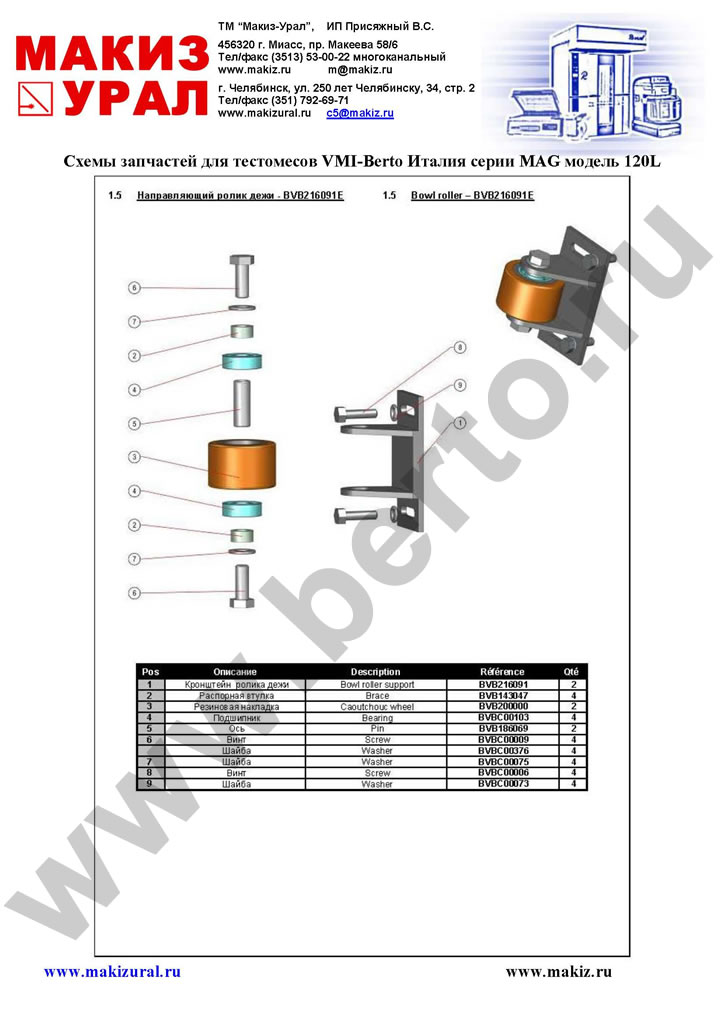

| Направляющий ролик дежи - BVB216091E |
| Bowl roller – BVB216091E |
Pos |
Описание |
Description |
Reference |
Qte |
| 1 |
Кронштейн ролика дежи |
Bowl roller support |
BVB216091 |
2 |
| 2 |
Распорная втулка |
Brace |
BVB143047 |
4 |
| 3 |
Резиновая накладка |
Caoutchouc wheel |
BVB200000 |
2 |
| 4 |
Подшипник |
Bearing |
BVBC00103 |
4 |
| 5 |
Ось |
Pin |
BVB186069 |
2 |
| 6 |
Винт |
Screw |
BVBC00009 |
4 |
| |
Шайба |
Washer |
BVBC00376 |
4 |
| 7 |
Шайба |
Washer |
BVBC00075 |
4 |
| 8 |
Винт |
Screw |
BVBC00006 |
4 |
| 9 |
Шайба |
Washer |
BVBC00073 |
4 |

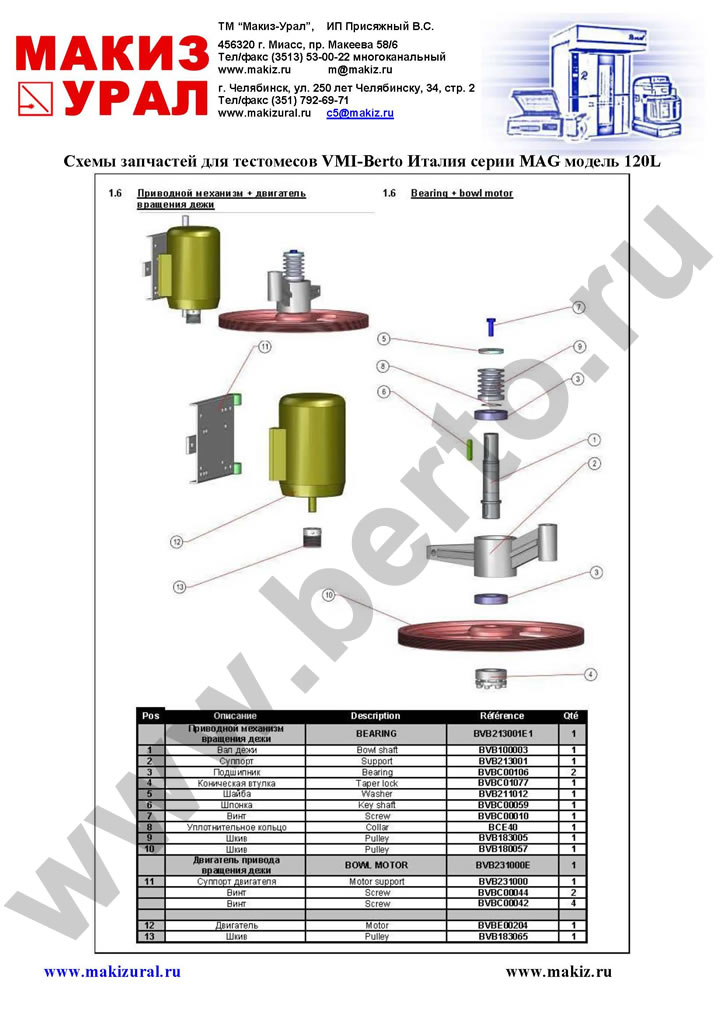

| Приводной механизм + двигатель вращения дежи |
| Bearing + bowl motor |
Pos |
Описание |
Description |
Reference |
Qte |
| |
Приводной механизм вращения дежи |
BEARING |
BVB213001E1 |
1 |
| 1 |
Вал дежи |
Bowl shaft |
BVB100003 |
1 |
| 2 |
Суппорт |
Support |
BVB213001 |
1 |
| 3 |
Подшипник |
Bearing |
BVBC00106 |
2 |
| 4 |
Коническая втулка |
Taper lock |
BVBC01077 |
1 |
| 5 |
Шайба |
Washer |
BVB211012 |
1 |
| 6 |
Шпонка |
Key shaft |
BVBC00059 |
1 |
| 7 |
Винт |
Screw |
BVBC00010 |
1 |
| 8 |
Уплотнительное кольцо |
Collar |
BCE40 |
1 |
| 9 |
Шкив |
Pulley |
BVB183005 |
1 |
| 10 |
Шкив |
Pulley |
BVB180057 |
1 |
| |
Двигатель привода вращения дежи |
BOWL MOTOR |
BVB231000E |
1 |
| 11 |
Суппорт двигателя |
Motor support |
BVB231000 |
1 |
| |
Винт |
Screw |
BVBC00044 |
2 |
| |
Винт |
Screw |
BVBC00042 |
4 |
| |
|
|
|
|
| 12 |
Двигатель |
Motor |
BVBE00204 |
1 |
| 13 |
Шкив |
Pulley |
BVB183065 |
1 |

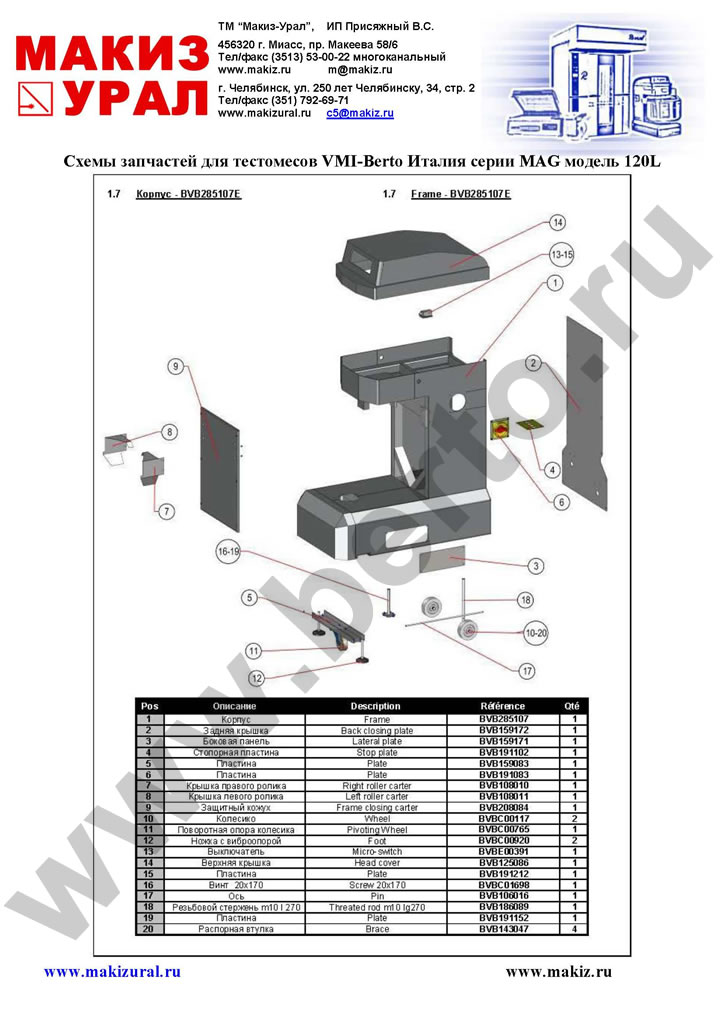

| Корпус - BVB285107E |
| Frame - BVB285107E |
Pos |
Описание |
Description |
Reference |
Qte |
| 1 |
Корпус |
Frame |
BVB285107 |
1 |
| 2 |
Задняя крышка |
Back closing plate |
BVB159172 |
1 |
| 3 |
Боковая панель |
Lateral plate |
BVB159171 |
1 |
| 4 |
Стопорная пластина |
Stop plate |
BVB191102 |
1 |
| 5 |
Пластина |
Plate |
BVB159083 |
1 |
| 6 |
Пластина |
Plate |
BVB191083 |
1 |
| 7 |
Крышка правого ролика |
Right roller carter |
BVB108010 |
1 |
| 8 |
Крышка левого ролика |
Left roller carter |
BVB108011 |
1 |
| 9 |
Защитный кожух |
Frame closing carter |
BVB208084 |
1 |
| 10 |
Колесико |
Wheel |
BVBC00117 |
2 |
| 11 |
Поворотная опора колесика |
Pivoting Wheel |
BVBC00765 |
1 |
| 12 |
Ножка с виброопорой |
Foot |
BVBC00920 |
2 |
| 13 |
Выключатель |
Micro-switch |
BVBE00391 |
1 |
| 14 |
Верхняя крышка |
Head cover |
BVB125086 |
1 |
| 15 |
Пластина |
Plate |
BVB191212 |
1 |
| 16 |
Винт 20x170 |
Screw 20x170 |
BVBC01698 |
1 |
| 17 |
Ось |
Pin |
BVB106016 |
1 |
| 18 |
Резьбовой стержень m10 l 270 |
Threated rod m10 lg270 |
BVB186089 |
1 |
| 19 |
Пластина |
Plate |
BVB191152 |
1 |
| 20 |
Распорная втулка |
Brace |
BVB143047 |
4 |

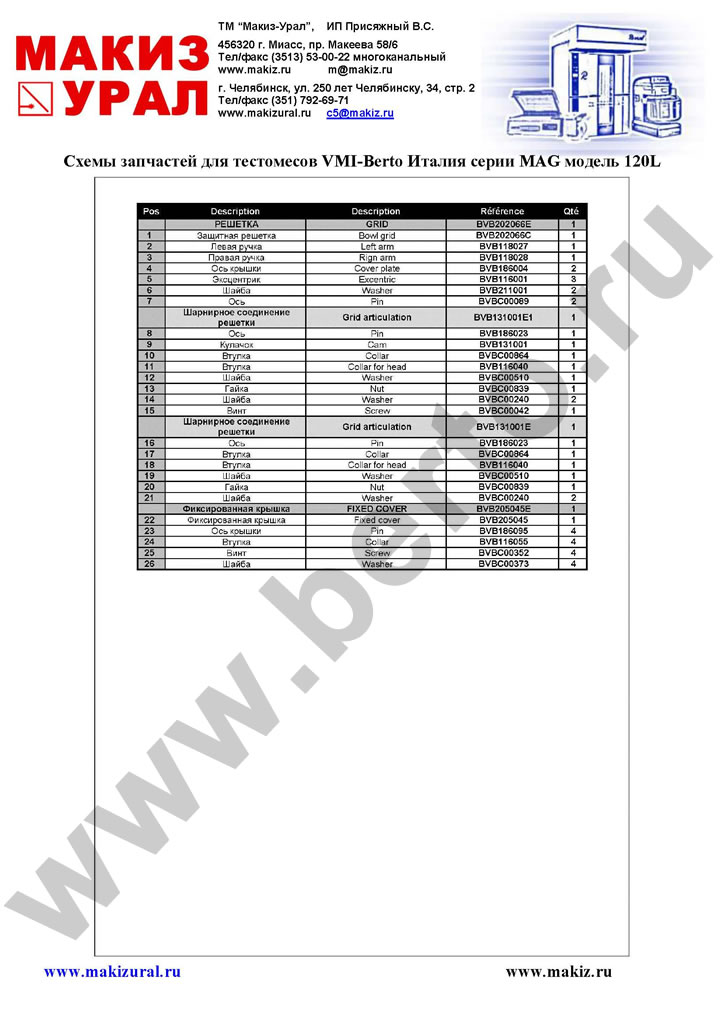

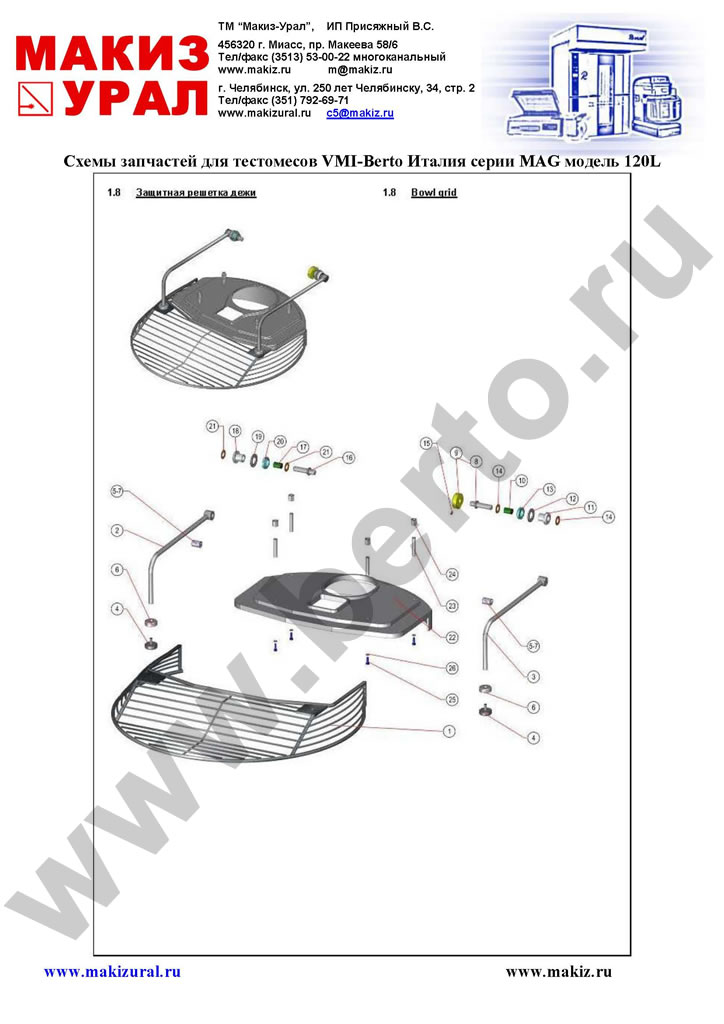

| Защитная решетка дежи |
| Bowl grid |
Pos |
Описание |
Description |
Reference |
Qte |
| |
РЕШЕТКА |
GRID |
BVB202066E |
1 |
| 1 |
Защитная решетка |
Bowl grid |
BVB202066C |
1 |
| 2 |
Левая ручка |
Left arm |
BVB118027 |
1 |
| 3 |
Правая ручка |
Rign arm |
BVB118028 |
1 |
| 4 |
Ось крышки |
Cover plate |
BVB186004 |
2 |
| 5 |
Эксцентрик |
Excentric |
BVB116001 |
3 |
| 6 |
Шайба |
Washer |
BVB211001 |
2 |
| 7 |
Ось |
Pin |
BVBC00089 |
2 |
| |
Шарнирное соединение решетки |
Grid articulation |
BVB131001E1 |
1 |
| 8 |
Ось |
Pin |
BVB186023 |
1 |
| 9 |
Кулачок |
Cam |
BVB131001 |
1 |
| 10 |
Втулка |
Collar |
BVBC00864 |
1 |
| 11 |
Втулка |
Collar for head |
BVB116040 |
1 |
| 12 |
Шайба |
Washer |
BVBC00510 |
1 |
| 13 |
Гайка |
Nut |
BVBC00839 |
1 |
| 14 |
Шайба |
Washer |
BVBC00240 |
2 |
| 15 |
Винт |
Screw |
BVBC00042 |
1 |
| |
Шарнирное соединение решетки |
Grid articulation |
BVB131001E |
1 |
| 16 |
Ось |
Pin |
BVB186023 |
1 |
| 17 |
Втулка |
Collar |
BVBC00864 |
1 |
| 18 |
Втулка |
Collar for head |
BVB116040 |
1 |
| 19 |
Шайба |
Washer |
BVBC00510 |
1 |
| 20 |
Гайка |
Nut |
BVBC00839 |
1 |
| 21 |
Шайба |
Washer |
BVBC00240 |
2 |
| |
Фиксированная крышка |
FIXED COVER |
BVB205045E |
1 |
| 22 |
Фиксированная крышка |
Fixed cover |
BVB205045 |
1 |
| 23 |
Ось крышки |
Pin |
BVB186095 |
4 |
| 24 |
Втулка |
Collar |
BVB116055 |
4 |
| 25 |
Винт |
Screw |
BVBC00352 |
4 |
| 26 |
Шайба |
Washer |
BVBC00373 |
4 |
